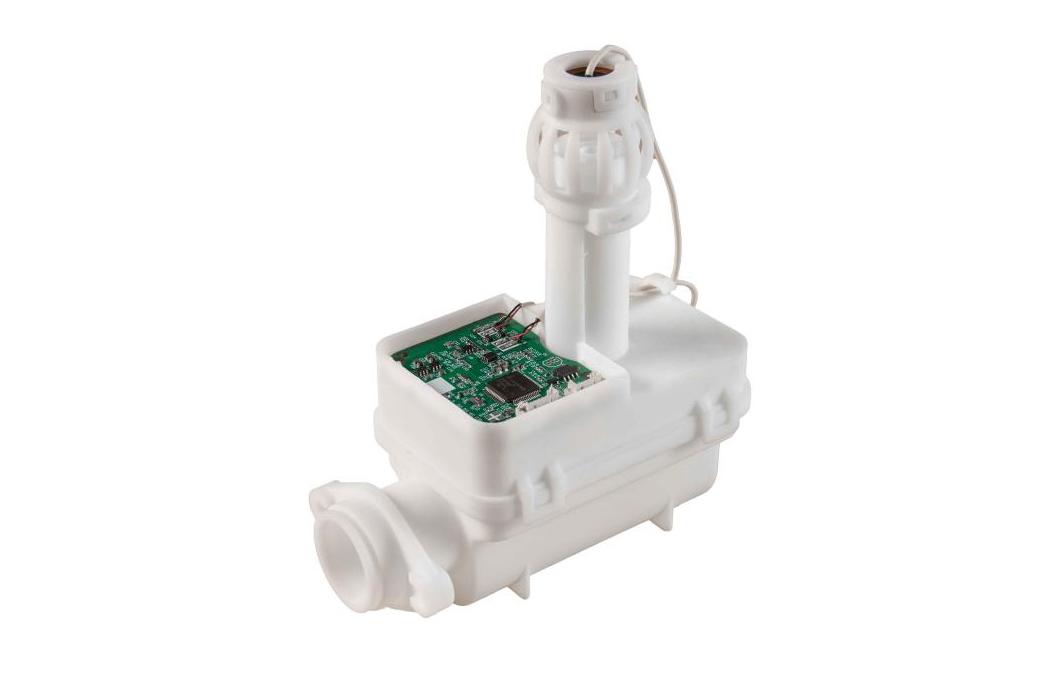

超聲波燃氣計量模組
產品概述
超聲波燃氣計量模組是一款具有完全自主知識產(chan) 權的全電子化創新型計量產(chan) 品。該產(chan) 品采用對射式聲波傳(chuan) 輸技術，大大提高了計量精度，並增強了對外界因素的抗幹擾能力。高線性度流道設計實現了變組分氣體(ti) 介質自適應計量。該產(chan) 品體(ti) 積小，量程比寬，功耗低，壓損低，同時具備溫壓計量算法模型、逆流檢測、表計監控等一係列功能。
該產(chan) 品符合GB/T39841-2021《燃氣表》和JB/T12958-2016《家用超聲被燃氣表》標準要求。
產品優勢
高準確度等級
滿足1.5級（可定製1.0級）
消除聲速變化影響的流量模型
流道能夠自適應變組分氣體(ti) 介質的計量，通過線性度分析和流量模型設計，實現不同組分氣體(ti) 介質下的精準測量。
溫壓補償自適應算法計量
通過建立溫度和壓力對流量計量影響模型，實現了溫壓自適應算法計量補償(chang) 。
高精度的小流量計量
對射流道設計可增大飛行時間差，實現對小流量更加精準的計量。
.svg)
增強對外界因素抗幹擾能力
有效聲程達80mm，提升了對外界因素抗幹擾能力。
壓損低
平行聲速流道設計，使壓力損失更低。
技術參數
性能 | 參數 |
規格型號 | G1.6-G4 |
聲波傳(chuan) 輸方式 | 對射 |
有效聲程 | 80mm（小流量測量抗幹擾能力更強） |
換能器 | 200k |
換能器密封 | 無 |
整表壓損 | 170pa |
精度 | 1.5級（定製1.0級） |
重複性 | 0.5級 |
工作溫度 | （-25~55）℃ |
工作壓力 | 0-20kPa |
接口 | 采用UART接口連接 |
輸出量 | 直接輸出瞬時流量，便於(yu) 進行二次開發 |
